Define a composição do arquivo sendo o Header (cabeçalho, contendo os dados da empresa), empregado para todo o arquivo, deverá ser também criada uma linha Header Lote para centralizar detalhes dos pagamentos que estão sendo efetuados via arquivo, criar também o Detail Lote (as operações para liquidação) e Trailer Lote (totalizadores de registros e dados das operações para liquidação) e por último Trailer este do arquivo todo.
A seguir os passos para criação do Layout de Pagamento.
Passos para a criação de CNABPAG (Pagamento).

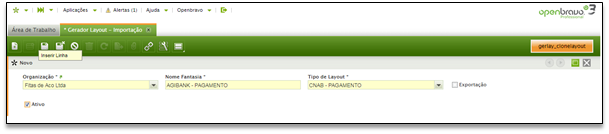

Clicar no botão novo
, e o sistema disponibilizará a seguinte tela acima para preenchimento:
- Organização: empresa para a qual está sendo feita configuração, no caso de houver filiais, deverá ser selecionada neste campo.
- Nome fantasia: nome do arquivo criado (Como boas práticas, colocar o nome do banco e sem seguida tipo de arquivo (Ex: Pagamento).
- Tipo de layout: para Pagamento: selecionar “CNABPAG”.
- Exportação: “não marcar” por se tratar de um arquivo de importação
- Ativo: habilita ou não o layout no sistema.
Após finalizar o preenchimento dos campos necessários, o usuário poderá:
Clicar no botão salvar
e em seguida clicar sobre a aba-sequência para inserir informações;
Clicar diretamente sobre a aba-sequência e clicar no botão Novo
Sub-aba Sequência
Na sub aba sequência, serão configuradas as linhas de estrutura do arquivo que são elas: Header, Detail lote.
Após a criação de um novo arquivo de layout de pagamento, clicar sobre a aba e em seguida clicar no botão novo registro
.
Vale lembrar que neste momento deverá ser criado três (02) registros
- HEADER.
- DETAIL LOTE.

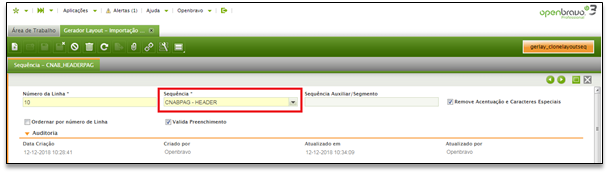

Clicar no botão Novo
e em seguida preencher os campos necessários.
- Número da linha: sequência numérica gerada automaticamente pelo sistema.
- Sequência: selecionar CNABPAG (Em seguida serão criar mais uma: Detail lote) por se trata de um Arquivo CNAB destinado a pagamento.
- Sequência Auxiliar / Segmento: deixar em branco.
- Remove Acentuação e Caracteres Especiais: este campo deverá ser marcado.
- Ordenar por número de linha: deixar em branco.
- Valida Preenchimento: marcar campo (sistema efetua uma consistência para assegurar que todos os campos necessários para os processos estejam corretos).
Após finalizar o preenchimento dos campos necessários, o usuário poderá:
Clicar no botão salvar
e em seguida clicar sobre a Sub-aba campos e clicar no botão Novo
para inserir informações, ou;
Clicar diretamente sobre a Sub-aba campos e clicar no botão Novo
Sub-aba Campos
Na sub-aba campos, no passo anterior foi criada a sequência “Header”, para arquivos de CNAB Pagamento deverão ser criados apenas dois (02) REGISTROS, inicialmente pelo cabeçalho (header) na sequência Detalhes Lote (Detail Lote).

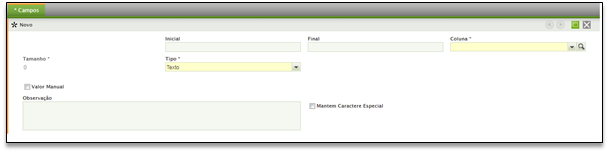

Clicar no botão Novo
e em seguida preencher os campos necessários
- Inicial: posição inicial representada numericamente definindo o início das posições que serão utilizadas pela informação. De acordo com o layout que está sendo criado.
- Final: posição final representada numericamente definindo o final da posição que foi utilizada pela informação. De acordo com o layout que está sendo criado.
- Coluna: selecionar a coluna (Estas colunas são disponibilizadas na instalação do sistema Openbravo justamente para que fique a disposição para quando existir a necessidade de criação de modelos de layout´s).
- Tamanho: quantidade de posições utilizadas (posição inicial -posição final).
- Tipo: Texto/numérico/financeiro/data – mascará para o campo. Configuração do campo que está sendo registrado de acordo com o layout.
- Valor Manual: se marcado – sistema habilita o campo Valor Manual*.
- Valor Manual*: inserir o número.
- Observação: campo de livre digitação.
- Mantém Caractere Especial: permite que caracteres especiais sejam mantidos nos arquivos processados normalmente pela funcionalidade.
Ao final do preenchimento dos campos, clicar no botão salvar
